HMT370EX3简易操作说明

一、连接电缆密封套配件

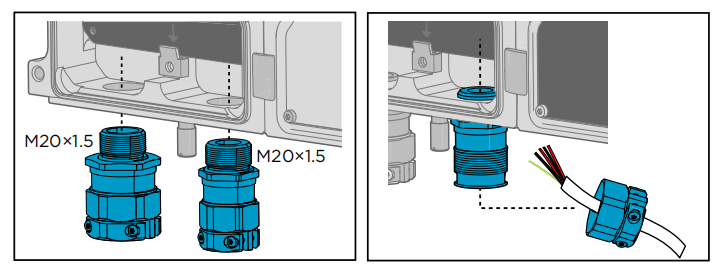

HMT370EX变送器主体有1个用于接线的引线(M20x1.5)。

• 电源及信号线连接

请注意，通道1(CH1)必须始终连接。发射器通过CH1螺丝端子接收电源，如果只有通道2(CH2)连接，则不会通电。

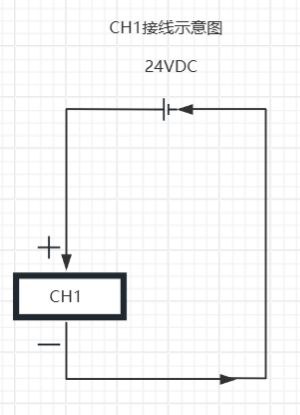

若只需要供电就地显示，不用模拟量输出，则只需要将通道1(CH1)连接24VDC电源即可（如图一）。

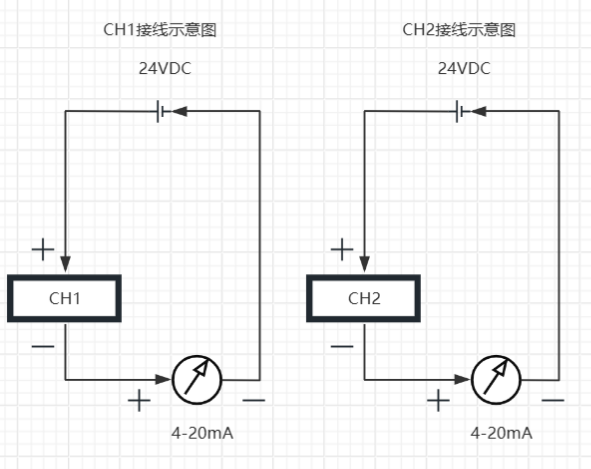

若需要模拟量输出，则通道一和通道二都应供电，4-20mA信号则采用回路供电的形式串联到电路中（如图二）。

若使用电流隔离器接线请参照详细操作手册中接线方式连接。

图一                                              图二

三、使用本地显示界面按钮

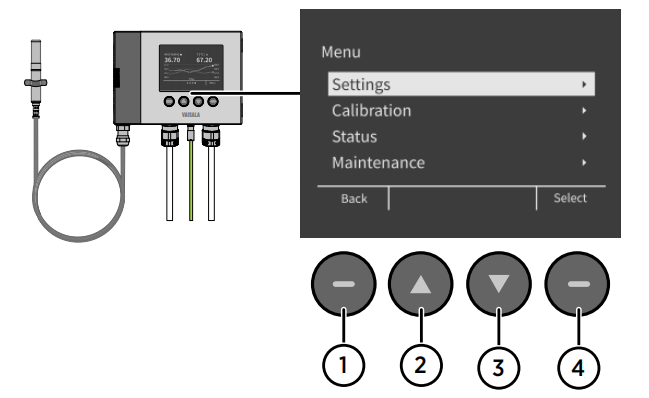

显示界面有4个按钮用于操作显示菜单。

HMT370EX显示界面按钮

1.后退:按可在菜单树中后退或取消选择，

2.向上:在菜单树中向上移动或增加值。

3.向下:在菜单树中向下移动或减小值。

4.选择:按可打开菜单或确认选择。

四、模拟输出菜单

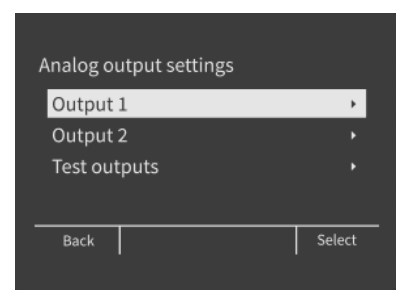

模拟输出设置

在模拟输出菜单中，您可以选择在模拟输出通道1和2上发送的测量参数，选择输出量程和误差指示级别，并测试输出的准确性。

输出1选择在模拟输出通道1上发送的测量值，以及如何在4-20mA输出范围内缩放测量值。您还可以设置输出的电流水平以指示错误状态(3.6 mA或21 mA)。

输出2与输出1的配置选项相同。

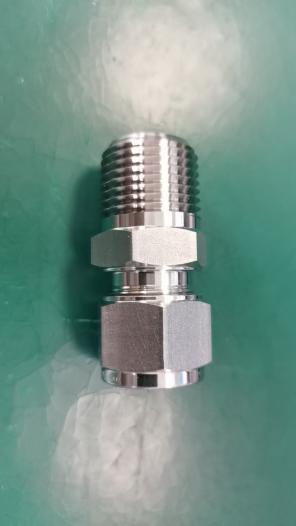

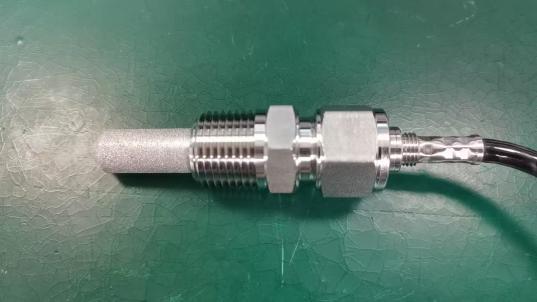

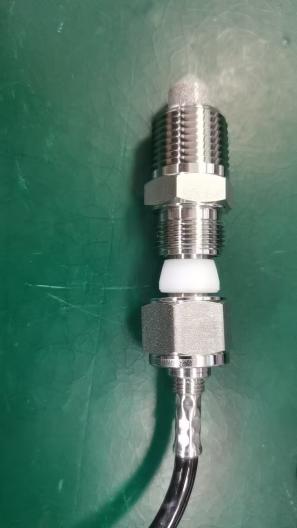

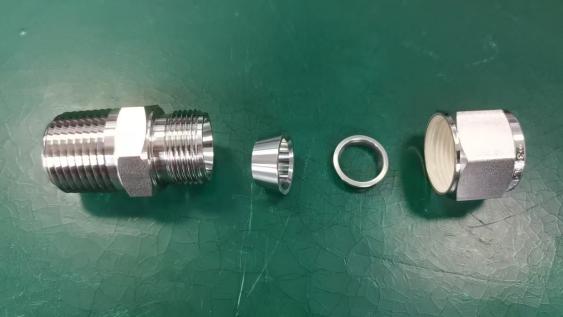

• 卡套接头安装
