MHT410水分、氢气及温度监测变送器

MHT410水分、氢气及温度监测变送器-变压器状态在线监测

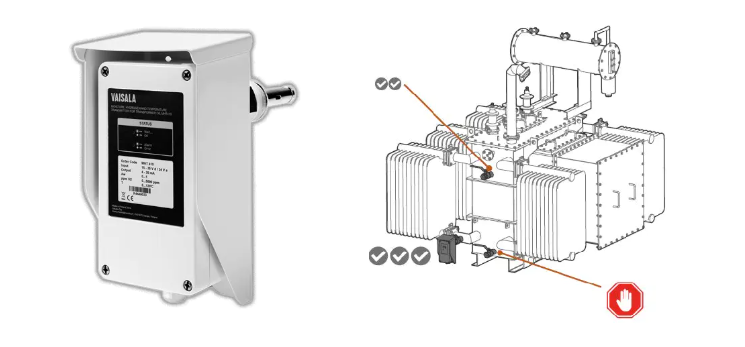

MHT410水分、氢气及温度监测变送器可实现变压器油中水分、氢含量和温度的直接测量，这一点与传统解决方案迴异。MHT410所采用的非薄膜技术在欠压 和过压条件下均可工作。每只探头均逐个在极端压力测试环境下进行过泄漏测试MHT410水分、氢气及温度监测变送器不使用抽油泵、软管、电池、阀、薄膜或其它可能发生故障或导致电力中断的易磨损零件。该变送器能够耐受宽幅度温度变化、震动和恶劣室外环境。金属外壳防护等级为IP66，并配有遮阳(雨)罩。另外其EMC容错性也已经过特殊设计。所有电气连接均已隔旁。MHT410还可耐受短时间的断电.

MHT410水分、氢气及温度监测变送器特性

• >在线监控绝缘油浸变压器

• > 直接在油中测里，无需借助泵或隔膜等手段

• >水分和氢气传感器与变压器中的油直接接触

• >实时监控变压器运行状况

• >提供变压器故障状况信息2

• >采用一家设计的探头，坚固耐用、易于安装

• >外形紧凑

• >采用隔离型输入和输出，设备符合理C标准，金属外壳达到IF66防护等级

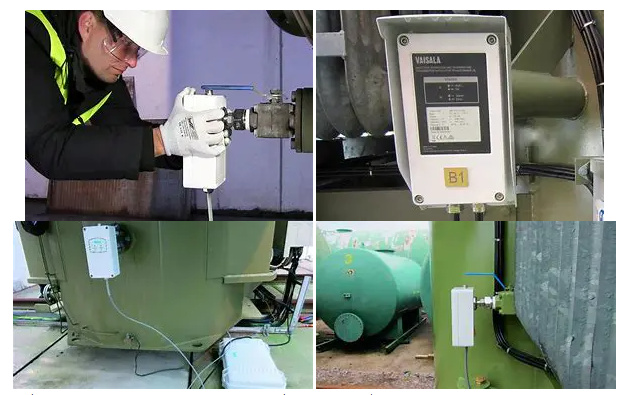

• >探头安装深度可调节，适用于各种变压器


MHT410水分、氢气及温度监测变送器技术数据氢气含量测量

• 测量范围(油中):0.. 5000 ppm

• *大允许误差(油中温度范围:-20.. +60°C)(-4..+140°F)读数的 ±20% 或 ±25 ppm(取数据较大者)

• 重复性:读数的 +10% 或±15 ppm(取数据较大者)*小检测限值20 ppm

• 典型长期稳定性读数的 3%/年

• 对其它气体的交叉灵敏度:2%(C02,C2H2,C2H4,CO)响应时间63%:2.5 小时(传感器未处于自校验循环中)，90%:17 小时预热时间2 小时，达到完全技术指标为 12 小时

• 传感器催化钯镍合金膜固态传感器

• 油中水分测量

• 测量范围(油中)0..100%相对饱和度/水活度aw0..1

• *大允许误差(油中温度范围:0.. +60“C)(+32 .. +140°F)时的*大允许误差(包括非线性、湿滞和重复性)

• 0 ... 90 %RS (aw 0 ... 0.9)+2 %RS (aw ±0.02)

• 90 ..100 %RS (aw 0.9 .. 1.0)+3 %RS (aw ±0.03)传感器响应时间

• (90%，+20“C(+68°F)时静止油中测量)10 分钟

• 传感器HUMICAP@ 180L2

• 温度测量

• 测量范围-40..+120'C(-40..+248°F)

• +20“C(+68“F)时的*大允许误差)±0.2°C (0.36°F)传感器Pt1000 RTD FO.1类IEC 60751
